Les véhicules modernes embarquent des dizaines de calculateurs, de capteurs et de modules électroniques qui orchestrent chaque fonction du moteur à la climatisation. Lorsqu’un composant défaille, le propriétaire se retrouve souvent face à un choix cornélien : payer une pièce neuve hors de prix ou tenter une réparation dont il ignore les contours. Pourtant, la réparation des pièces électroniques automobiles est une réalité technique accessible, économiquement avantageuse et écologiquement responsable. Ce guide pratique détaille les étapes, les outils et les précautions indispensables pour aborder sereinement cette démarche.
Table des matières
Comprendre les systèmes électroniques de votre véhicule
L’architecture électronique d’un véhicule contemporain
Un véhicule récent n’est plus seulement une mécanique : c’est un réseau informatique embarqué. Des dizaines de calculateurs communiquent en permanence via des bus de données comme le réseau CAN (Controller Area Network), le LIN ou le bus FlexRay sur les modèles haut de gamme. Chaque module gère une fonction précise et échange des informations en temps réel avec les autres.
Les principaux composants électroniques à connaître
Avant d’envisager toute réparation, il est indispensable de savoir quels composants peuvent être en cause. Les éléments les plus fréquemment défaillants sont :
- Le calculateur moteur (ECU) : il pilote l’injection, l’allumage et la gestion du turbo.
- Le boîtier de servitude intelligent (BSI/BCM) : il centralise la gestion des équipements électriques.
- Le tableau de bord (combiné d’instruments) : il affiche les données de conduite et les alertes.
- L’unité de contrôle de l’ABS : elle régule le freinage d’urgence.
- Les systèmes multimédia et d’infodivertissement : navigation, Bluetooth, écrans tactiles.
- Les capteurs (O2, MAF, position vilebrequin) : ils alimentent les calculateurs en données.
Comment ces systèmes interagissent-ils ?
L’interdépendance entre ces modules est la principale source de complexité. Une panne sur le BSI peut, par exemple, bloquer le démarrage du moteur, éteindre les feux ou désactiver les vitres électriques, car ce boîtier centralise les ordres vers de nombreux actionneurs. Comprendre cette logique de réseau est la première étape pour ne pas remplacer le mauvais composant.
| Composant | Fonction principale | Impact en cas de défaillance |
|---|---|---|
| ECU (calculateur moteur) | Gestion de la combustion | Perte de puissance, calage, surconsommation |
| BSI/BCM | Gestion des équipements | Blocage démarrage, défauts multiples |
| ABS Control Unit | Régulation du freinage | Désactivation ABS, allumage voyant |
| Tableau de bord | Affichage et alertes | Compteurs bloqués, alertes fantômes |
| Capteur O2 | Mesure des gaz d’échappement | Surconsommation, rejet de polluants |
Saisir la logique de ces interactions permet d’orienter le diagnostic avec précision et d’éviter des remplacements inutiles et coûteux. C’est précisément à partir de cette compréhension que l’on peut commencer à reconnaître les signaux d’alerte d’une panne électronique.

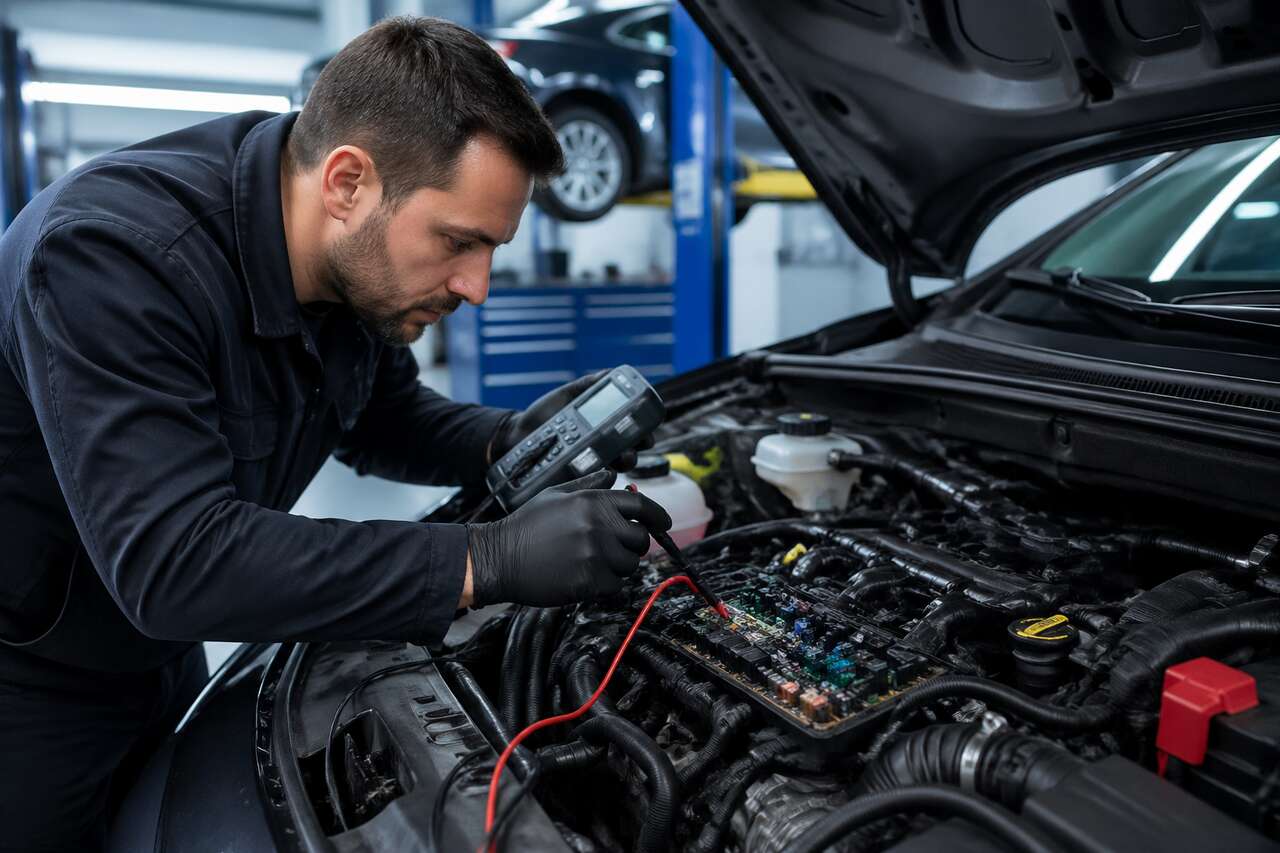

Identifier les signes d’une panne électronique
Les symptômes visibles et ressentis au volant
Une panne électronique ne se manifeste pas toujours par un arrêt brutal du véhicule. Elle se signale souvent par des comportements anormaux subtils que le conducteur attentif peut détecter avant que la situation ne s’aggrave.
- Allumage du témoin moteur (MIL) ou de l’icône moteur sur le tableau de bord.
- Démarrages difficiles ou refus de démarrer sans raison mécanique évidente.
- Coupures moteur intempestives à l’arrêt ou en roulant.
- Consommation de carburant anormalement élevée.
- Perte de puissance progressive ou brutale.
- Dysfonctionnements électriques multiples simultanés (vitres, verrouillage, climatisation).
- Compteurs bloqués ou affichage erratique sur le tableau de bord.
Les codes défauts : le langage de l’électronique embarquée
Chaque anomalie détectée par un calculateur génère un code défaut (DTC, Diagnostic Trouble Code) stocké en mémoire. Ces codes suivent une nomenclature standardisée : P pour le groupe motopropulseur, B pour la carrosserie, C pour le châssis et U pour les réseaux de communication. Sans lecture de ces codes, le diagnostic reste approximatif et risqué.
Distinguer une panne électrique d’une panne électronique
Il est essentiel de ne pas confondre les deux. Une panne électrique concerne les câbles, fusibles, relais et alimentations. Une panne électronique touche les composants à semi-conducteurs (circuits intégrés, microprocesseurs, capteurs). Un fusible grillé est une panne électrique ; un calculateur qui envoie des données erronées est une panne électronique. Cette distinction conditionne directement la méthode d’intervention à adopter.
Une fois les symptômes identifiés et la nature de la panne orientée, il reste à se doter des instruments adaptés pour confirmer le diagnostic avec rigueur.
Outils essentiels pour le diagnostic des pannes
La valise de diagnostic OBD2
L’outil incontournable est la valise de diagnostic OBD2 (On-Board Diagnostics). Elle se branche sur le connecteur standardisé présent dans tous les véhicules produits après 1996 et permet de lire les codes défauts, de les effacer et d’observer les données en temps réel. Il en existe de plusieurs niveaux :
- Les lecteurs de codes basiques : lecture et effacement des DTC, abordables et suffisants pour un premier diagnostic.
- Les valises intermédiaires : accès aux données en direct, tests d’actionneurs, compatibles avec plusieurs marques.
- Les outils professionnels : diagnostic multimarque complet, reprogrammation, accès à tous les calculateurs.
-
OBD2 Diagnostic Valise Voiture Auto: OBD Valise Diagnostique Auto Multimarque Français Fonctions Complètes OBD2 - Lecteur de Codes Erreur Moteur pour BMW Peugeot VW Audi Tous Véhicules Compatibles OBDBASE DONNÉES DTC OBD ULTRA COMPLÈTE: La valise diagnostic auto nexzcheck OBD2 intègre 35 901 codes DTC dans sa base,soit bien plus que les 3 000 à 10 000 codes disponibles sur la plupart des anciens obd modèles.Idéal si vous cherchez un scanner OBD2 pour voiture fiable et rapide, cette valise auto diagnostic multimarque compatible tous véhicules vous aide à identifier les problèmes plus vite et à entretenir votre voiture efficacement. FONCTIONS D’ANALYSE PUISSANTES: Ce obd2 diagnostic français offre toutes les fonctions OBD professionnelles: lecture et effacement des codes défauts, voyant moteur (MELI), trames figées,état I/M, infos véhicule, données en temps réel, courbes RT, charge calculée, température du liquide de refroidissement et régime moteur. Les modes avancés 6 et 8 permettent un diagnostic voiture multimarque ultra précis, pour que vous soyez prêt avant toute visite en atelier. ADAPTATEUR OBD EOBD UNIVERSEL：Ce scanner de diagnostic offre des fonctions complètes OBDII : lecture et effacement des codes défaut, analyse des images figées, données en temps réel et courbes, informations véhicule, contrôle de tension, test sonde lambda, contrôle des émissions, statut I/M et test d’étanchéité EVAP. Pour l’entretien courant ou le dépannage, cet appareil permet un diagnostic efficace,cette valise voiture diagnostic français compatible tous modèles est le choix idéal. UTILISATION SIMPLE, ÉCRAN COULEUR 2,8’’: Ce valise diagnostic auto possède un écran couleur 2,8" lisible même en plein soleil, avec menus intuitifs. Plug-and-play, Il n'a pas besoin de batterie ni de chargeur, car il est alimenté directement par le connecteur OBDII de votre véhicule. Supportant 10 langues, cette valise diagnostic multimarque convient aussi bien aux professionnels qu’aux débutants. LARGE VÉHICULES COMPATIBILITÉ : Cet outil de obd diagnostic universel prend en charge tous les protocoles OBDII, notamment KWP2000, J1850 VPW, ISO9141, J1850 PWM et CAN. Il est compatible avec les véhicules essence, les utilitaires légers et les SUV fabriqués aux États-Unis à partir de 1996, en Europe à partir de 2002 et en Asie à partir de 2008. REMARQUE: Il n'est pas compatible avec les véhicules diesel, électriques ou hybrides, ni avec les systèmes non OBDII (par exemple, ABS, airbags, spécifications d'huile). Vérifiez la compatibilité avant l'achat pour tirer le meilleur parti de votre lecteur OBD. -
OBD2 Valise Diagnostic Auto Voiture: OBD Diagnostique Auto Multimarque Français avec Lecture en Temps Réel des Données - Lecteur de Codes de Panne Moteur Scanner pour BMW Audi Peugeot VW VéhiculesOBD2 Diagnostic Amélioré: Comparé aux lecteurs OBD classiques, notre nouveau valise diagnostic auto francais intègre des fonctions de test professionnelles: détection dépôts carbone, test santé batterie, test débit air, test système carburant, test performance (accélération, freinage, test performance distance). De plus, ce scanner de codes défaut OBD peut synthétiser le rapport de test et dispose d'une fonction d'impression de rapport pour un accès simplifié. Lecteur OBD2 Tout-en-Un : Cet outil dispose d'une bibliothèque intégrée de codes défaut (DTC) OBD2. Il permet d'identifier la cause du témoin moteur, lire/effacer les codes, afficher les données temps réel, vérifier les tests I/M (Inspection/Maintenance), tester les capteurs O₂, analyser les trames gelées, collecter les informations véhicule, et détecter les émissions/fuites du système d'évaporation. Interprétez vous-même les codes avec leurs définitions, évitant le recours à un atelier. Plug & Play et Utilisation Simplifiée: Ce lecteur de codes de diagnostic automobile est équipé d'un écran TFT couleur 320x240 offrant une visualisation extrêmement claire des résultats grâce à des icônes intuitives. Le scanner dispose de 9 boutons: navigation (haut/bas, gauche/droite), OK/EXIT, F1 (état I/M), F2 (détection dépôts carbone) et BAT (test batterie). Aucun accessoire requis - alimentation via connecteur OBDII du véhicule, utilisation simple et immédiate. Compatibilité Étendue: Valise diagnostic compatible avec la majorité des véhicules américains (post-1996), européens et asiatiques (post-2004), camionnettes, SUV et véhicules récents OBD2/CAN. Vérifiez la compatibilité avant achat. Supporte 12 langues : anglais, allemand, français, espagnol, italien, portugais, russe, néerlandais, polonais, japonais, chinois et arabe pour une expérience utilisateur optimale.Cela vous permet de bénéficier d'une expérience utilisateur plus précise et intuitive. Avis important : le lecteur de codes d'erreur automobile est livré avec un manuel d'utilisation détaillé pour vous faciliter son utilisation. Ce lecteur OBD2 n'est compatible ni avec les véhicules diesel / les véhicules électriques/hybrides, ni avec les systèmes ABS/airbag. Ce scanner OBD2 est exclusivement conçu pour le diagnostic du système moteur. Il ne permet pas de diagnostiquer les systèmes non-OBDII. Service Après-Vente Attentionné: Notre scanner de diagnostic OBD2 est livré avec un manuel utilisateur détaillé et un guide de démarrage rapide pour une prise en main facilitée. Chaque outil de valise diagnostic auto multimarque inclut une pochette de rangement pour une utilisation mobile ou domestique. Pour toute difficulté avec cet outil avant ou après achat, contactez-nous. -
OBD2 Diagnostic Auto Valise Voiture: OBD Diagnostique Français Auto Multimarque pour BMW Peugeot VW Les Véhicules - Lecteur de Codes de Panne Moteur avec Lecture en Temps Réel des DonnéesOBD2 diagnostic 2-en-1 amélioré: le lecteur de valise diagnostic auto francais a été entièrement amélioré, avec une base de données DTC intégrée de 35 901 codes, tandis que les anciens modèles de lecteurs de codes pour voitures avaient généralement seulement de 3 000 à 10 000 codes DTC. Il intègre également une fonction de vérification de la batterie professionnelle et est équipé de la dernière puce industrielle (6 fois plus rapide que les autres lecteurs de codes pour véhicules). Fonctions multiples: Le lecteur OBD peut déterminer pourquoi le voyant de votre moteur de contrôle est allumé, lire rapidement et effacer les codes de panne, lire les données en temps réel et les données de la mémoire, visualiser le cadre figé, rechercher des codes DTC, tester les capteurs d'oxygène, vérifier la disponibilité de la surveillance I/M et recueillir des informations sur le véhicule. Vous pouvez l'utiliser pour vérifier les codes d'erreur et voir vous-même les définitions des codes. Facile à utiliser - Brancher et jouer : Le OBD est équipé d'un écran couleur LCD de 2,8 pouces offrant une visualisation très claire des résultats des tests ; Il comporte 7 boutons sur le scanner de diagnostic automobile : défilement haut/bas, gauche/droite, OK/retour, ainsi que des boutons indiquant l'état de préparation I/M. Le lecteur de codes pour voitures ne nécessite ni batterie ni chargeur, car il est alimenté directement par le connecteur de liaison de données OBDII du véhicule. Large compatibilité automobile : Cet outil professionnel de diagnostique est compatible avec un grand nombre de véhicules, notamment ceux fabriqués aux États-Unis en 1996, en Europe en 2000, en Asie, ainsi que les véhicules ODB2 et CAN plus récents, nationaux et étrangers. Il prend en charge 8 langues - anglais, allemand, italien, néerlandais, français, espagnol, chinois et russe. Il offre un diagnostic précis et rapide aux propriétaires de voitures du monde entier. Services axés sur le client : Chaque ensemble comprend un sac de rangement pour vos besoins. C'est un excellent lecteur de codes à emporter en voyage ou à la maison. Vous pouvez le mettre dans votre sac à dos lorsque vous allez au garage, ou le placer sur votre tableau de bord. Nous fournissons un service de retour et d'échange de 60 jours, et un personnel technique professionnel est en poste pour vous servir 24 heures pour garantir votre satisfaction et votre tranquillité d'esprit. Avis important: Ce lecteur obd est conçu uniquement pour le diagnostic des systèmes moteur. Il ne peut pas diagnostiquer les systèmes non OBDII, notamment l'ABS, l'airbag, le SRS, etc. En raison des limitations d'approvisionnement en capteurs, seules certaines fonctionnalités sont prises en charge pour 30 % des modèles de véhicules diesel. Toutes les autres fonctions non affichées ne peuvent pas être lues.
Le multimètre et l’oscilloscope
Le multimètre numérique est indispensable pour mesurer les tensions, résistances et continuités dans les circuits électriques. Il permet de vérifier l’alimentation d’un calculateur, la résistance d’un capteur ou la continuité d’un câble. Pour aller plus loin, l’oscilloscope automobile visualise les signaux électroniques sous forme de courbes, ce qui est précieux pour analyser le signal d’un capteur de vilebrequin ou d’une sonde lambda.
-
Multimètre Numérique KAIWEETS, Multimètre Digital, Voltmètre Multifonctions 2000 Comptes, Testeur Électrique, Ohmmètre, Mesure La Tension CA/CC, Courant CC, Résistance, Continuité, DiodeMultifonction : Ce multimètre digital peut tester la tension CA / CC, le courant continu, la résistance, la continuité, la mesure de diode.(NE PEUT PAS POUR LE COURANT ALTERNATIF) Fonction de maintien des données pour une lecture rapide, la fonction de rétroéclairage vous aide à tester clairement dans un endroit sombre. Test facile : Tourner le commutateur rotatif pour choisir la fonction que vous souhaitez tester (assurer que le commutateur rotatif est situé sur la bonne plage de test.), branchez les câbles. Scénario d'application : Le multimètre numérique est conçu pour être sûr et précis, et convient aux tests d'électricien, à l'utilisation domestique, à l'automobile et aux problèmes électriques industriels. Fonctionnement de sécurité : Anti-Burn avec double fusibles. Ce multimètre dispose d'une protection contre les surcharges sur toutes les plages. Service client : KAIWEETS fournit un service de 36 mois et un support technique à vie. N'hésitez pas à nous contacter si vous avez des inquiétudes. -
KAIWEETS Multimètre Numérique, Multimètre Digital, Voltmètre Multifonctions 4000 Comptes, Testeur Électrique, Ohmmètre, Mesure La Tension CA/CC, Courant CC, Résistance, Continuité, Diode【Digital Multimeter】Utilisé pour mesurer la tension CA/CC, le courant CC, la continuité, la résistance, la diode et la capacité. Ne peut pas mesurer le courant alternatif ! Utilisé pour évaluer les problèmes électriques dans les secteurs automobile, industriel et domestique. 【Plage plus large】Mesure de tension CC : 400 mV ~ 600 V ; Mesure de tension CA : 40 V ~ 600 V ; Mesure de courant CC : 40 mA ~ 10 A ; Mesure de résistance : 400 Ω ~ 40 MΩ ; Mesure de capacité : 4 000 nF ~ 40,00 mF. 【Multimètre portable】KM100s Multimètre avec fonction de test de tension sans contact, fonction de maintien des données et d'extinction automatique. Affichage à 4 chiffres, maximum 4000 points. 【Sécurité】Double fusible intégré. Protection contre les surcharges pour toutes les gammes. Ecran LCD rétro-éclairé. Testeur de continuité avec signal sonore. 【Service client】KAIWEETS fournit un service de 36 mois et un support technique à vie. N'hésitez pas à nous contacter si vous avez des inquiétudes. -
Proster 24 en 1 Câble de Test Multimètre Accessoires – Fils de Test Silicone CAT III 1000V, Sondes Interchangeables, Crochets à Ressort, Pinces Crocodile, Fiches Banane pour Réparation, SMD, VoitureKit Multimètre 24 en 1 : Comprend fils de test, sondes, crochets à ressort, fiches banane et pinces crocodile. Parfait pour SMD, réparation, voiture et tests électriques Fils en Silicone CAT III 1000V : Câble souple de 90 cm à double isolation, reste flexible même par temps froid. Sécurité et fiabilité assurées pour les mesures haute tension Sondes Interchangeables Précises : 8 pointes fines (plaquées or et nickel) pour accéder aux petits composants. Poignée antidérapante pour une prise en main stable Pinces Crocodile et Connecteurs : Clips ABS+PA isolés, grandes (30mm/32A) et petites (14mm/15A). Compatibles avec fiches banane de 4 mm pour des connexions polyvalentes Crochets Mini à Ressort Sécurisés : En silicone isolé, avec ressort puissant pour maintenir fermement les composants. Idéal pour tests sans court-circuit ni dérapage
Les outils complémentaires utiles
Un diagnostic complet nécessite également :
- Un testeur de batterie et d’alternateur pour évaluer l’état du système de charge.
- Une pince ampèremétrique pour mesurer les courants sans couper le circuit.
- Un spray de nettoyage pour contacts électroniques pour traiter les connecteurs oxydés.
- Un schéma électrique du véhicule (disponible dans les manuels techniques ou les bases de données professionnelles).
-
KINGBOLEN BM550 Testeur de Batterie AUTO 6V 12V 24V, 100-2000 CCA 2-200Ah Testeur d’alternateur automobile Analyseur de batterie numérique pour Voiture/Camion/Moto/ATV/SUV/Bateau/Yacht👍【6V 12V 24V Testeur de batterie】BM550 Testeur de Batterie peut tester toutes les batteries automobiles 6V 12V 24V 100-2000 CCA, supporte 2Ah-220Ah (doivent entrer la valeur CCA correspondante sur la batterie), y compris l'analyseur de batterie pour les batteries normales, les batteries AGM plates, les batteries AGM bobinées, les batteries GEL et EFB, les camions de voiture, etc. Ne convient pas pour les batteries à cycle profond). 👍【Plug and play】 Le testeur de batterie BM550 est facile à utiliser, il suffit de connecter le clip de testeur de batterie à la batterie de la voiture correctement et commencer à travailler, que la batterie soit à l'intérieur ou à l'extérieur de la voiture, ou une batterie vide peut être testée. 👍【Analyseur de batterie de voiture pratique】Testeur de Batterie de voiture BM550 peut afficher rapidement et précisément un large éventail de données provenant d'une batterie de voiture. Il peut tester le SOH (State of Health) et le SOC (State of Charge) de la batterie, facilement 100-2000 CCA, test de résistance interne et test de tension. Avec notre testeur de batterie, vous pouvez facilement garder un œil sur l'état actuel de votre batterie de voiture et éviter les accidents. 👍【Utilisation facile et données précises】 Testeur de Batterie sont basés sur la norme CCA et peuvent être affichés rapidement et précisément sur l'écran HD de 1,8 pouce, ce qui vous permet d'avoir un aperçu rapide de l'état de la batterie. Vous pouvez tester la batterie à l'intérieur et à l'extérieur de la voiture, très pratique. 👍【Rapide et précis >99,5%,Protection contre les inversions de polarité】. Le testeur de piles BM550 est précis à 99,5 % grâce au microprocesseur intelligent intégré, et les résultats du test peuvent être affichés en moins de deux secondes. En même temps, le BM550 dispose d'une protection contre l'inversion de polarité pour éviter que le circuit interne ne brûle, ce qui peut bien protéger l'équipement et la batterie de voiture pour une utilisation à long terme. -
MOTOPOWER MP0514A-UK Testeur de Batterie numérique 12 V Voltmètre alternateur Système de Charge Analyseur avec écran LCD et indicateur LED【Opération facile】 - Connect and Go. Il fournit une lecture rapide pour déterminer si une batterie de véhicule doit être remplacée ou remplacée, ainsi que l'état de la sortie de l'alternateur. Divers voyants de couleur indiquent l'état de la batterie ou de l'alternateur 【Sécurité assurée】 - Raccordement inversé et protection contre les surtensions, pour une utilisation sûre et simple. La plage de test du voltmètre numérique: 4-20V DC. Si la tension est inférieure à 4 volts, l'écran affichera - "LO"; Au-dessus de 20 volts, l’écran affichera - "HI" 【Haute précision】 - Avec un affichage numérique éclairé à quatre caractères, la précision du test de tension sera proche de 0,01 volt. REMARQUE: Vérifiez la contrefaçon avec un seul affichage à 3 caractères. La précision est seulement 1/10 de la nôtre 【Peinture en caoutchouc Corps pour atteindre la qualité d'origine】 - Peinture en caoutchouc noir sur la surface du corps pour obtenir la meilleure sensation. En tant qu’inventeur et fabricant du testeur, nous sommes soucieux des détails afin d’assurer la qualité de la marque et une bonne expérience d’achat sur le vif. [NOTE: La contrefaçon ne comprend pas du tout la peinture en caoutchouc sur le corps 【Garantie de deux ans et service à vie】 - Source directe de l’usine MOTOPOWER. Il suffit d'inscrire votre produit sur le site Web du fabricant pour activer votre garantie -
Testeur de Batterie AUTO 12V 24V, TOPDON BT200 100-2000 CCA Testeur d’alternateur automobile Analyseur de batterie numérique pour Voiture/Camion/Moto/ATV/SUV/Bateau/YachtTesteur de batterie de voiture 12 V et 24 V ➤ Le testeur de batterie TOPDON BT200 fonctionne avec toutes les batteries 12 V et 24 V avec 100 à 2000 CCA pour motos, camions, caravanes, ATV, SUV, bateaux, yachts, tondeuses à gazon et même voiturettes de golf. Test de batterie, de manivelle et de charge ➤ Avec ce testeur de batterie de voiture, vous pouvez vérifier l'état général de la batterie, y compris le démarreur et effectuer un test complet de charge du système. Avec le test de manivelle, vous pouvez tester et analyser le fonctionnement du démarreur. Lors du test de charge, l'état du système de charge est vérifié pour éviter d'endommager la batterie en raison d'une surcharge ou d'une charge incomplète. Écran LCD couleur de 2,4 pouces ➤ Contrairement à la plupart des écrans LCD monochromes disponibles sur le marché, le testeur de charge de batterie TOPDON BT200 est équipé d'un écran LCD couleur de 2,4 pouces qui est doux pour les yeux et facile à lire même en plein soleil. Un must pour les bricoleurs et les professionnels ➤ Grâce à la technologie de test de conductivité avancée, le testeur de batterie TOPDON BT200 12 V 24 V peut vous fournir des résultats de test précis en quelques secondes. Il s'intègre dans la boîte à gants et est un appareil pratique pour les ateliers automobiles, les ateliers, les fabricants de batteries de voiture et les bricoleurs. Contenu de la livraison : testeur de batterie Topdon BT200, manuel d'utilisation (français non garanti). TOPDON offre un droit de retour de 30 jours, une garantie de 24 mois et un service client amical. Si vous avez des questions ou des doutes, Topdon est toujours là pour vous. Sécurité et commodité ➤ Avec protection contre l'inversion de polarité, le testeur de batterie BT200 garantit la sécurité de l'utilisateur et la protection de la batterie du véhicule. TOPDON Le testeur de batterie BT200 ne prend pas en charge le test de batterie 24 V. L'équipe technique professionnelle de TOPDON fournit un service de messagerie électronique 24h/24.
Avec les bons outils en main, le passage à l’action devient possible. Encore faut-il suivre une méthode structurée pour ne pas aggraver la situation.
Étapes clés pour réparer un défaut électrique
Étape 1 : sécuriser le véhicule avant toute intervention
Avant de toucher au moindre composant électronique, la sécurité prime. Déconnecter la borne négative de la batterie est la première action à réaliser systématiquement. Cela coupe l’alimentation des circuits et protège à la fois le technicien et les composants sensibles contre les courts-circuits accidentels. Attention : sur certains véhicules, cette opération réinitialise des paramètres (radio, fenêtres, direction assistée électrique) qui devront être reconfigurés.
Étape 2 : localiser précisément le défaut
Le diagnostic ne s’arrête pas à la lecture d’un code défaut. Un code DTC indique une zone de défaillance, pas nécessairement le composant exact en cause. Il faut croiser les informations : codes présents, symptômes ressentis, données en temps réel et contrôle physique des connecteurs. Un connecteur mal enfiché ou un câble pincé peut générer exactement le même code qu’un calculateur défaillant.
Étape 3 : intervenir sur le composant défaillant
Une fois le défaut localisé avec certitude, l’intervention peut débuter. Les actions les plus courantes sont :
- Nettoyage des connecteurs oxydés avec un spray contact approprié.
- Remplacement d’un fusible ou d’un relais grillé.
- Réparation d’un câble sectionné par soudure ou connecteur de réparation homologué.
- Envoi d’un calculateur défaillant à un spécialiste de la réparation électronique pour remise en état.
Étape 4 : tester et valider la réparation
Après l’intervention, effacer les codes défauts et effectuer un cycle de conduite complet permet de vérifier que le problème est résolu et qu’aucun nouveau défaut n’est apparu. Un nouveau passage à la valise de diagnostic confirme le succès de l’opération. Ne jamais négliger cette étape de validation : une réparation non vérifiée peut cacher un défaut résiduel.
La batterie et le système de charge constituent souvent le point de départ de nombreuses pannes électroniques. Leur prise en charge mérite une attention particulière.

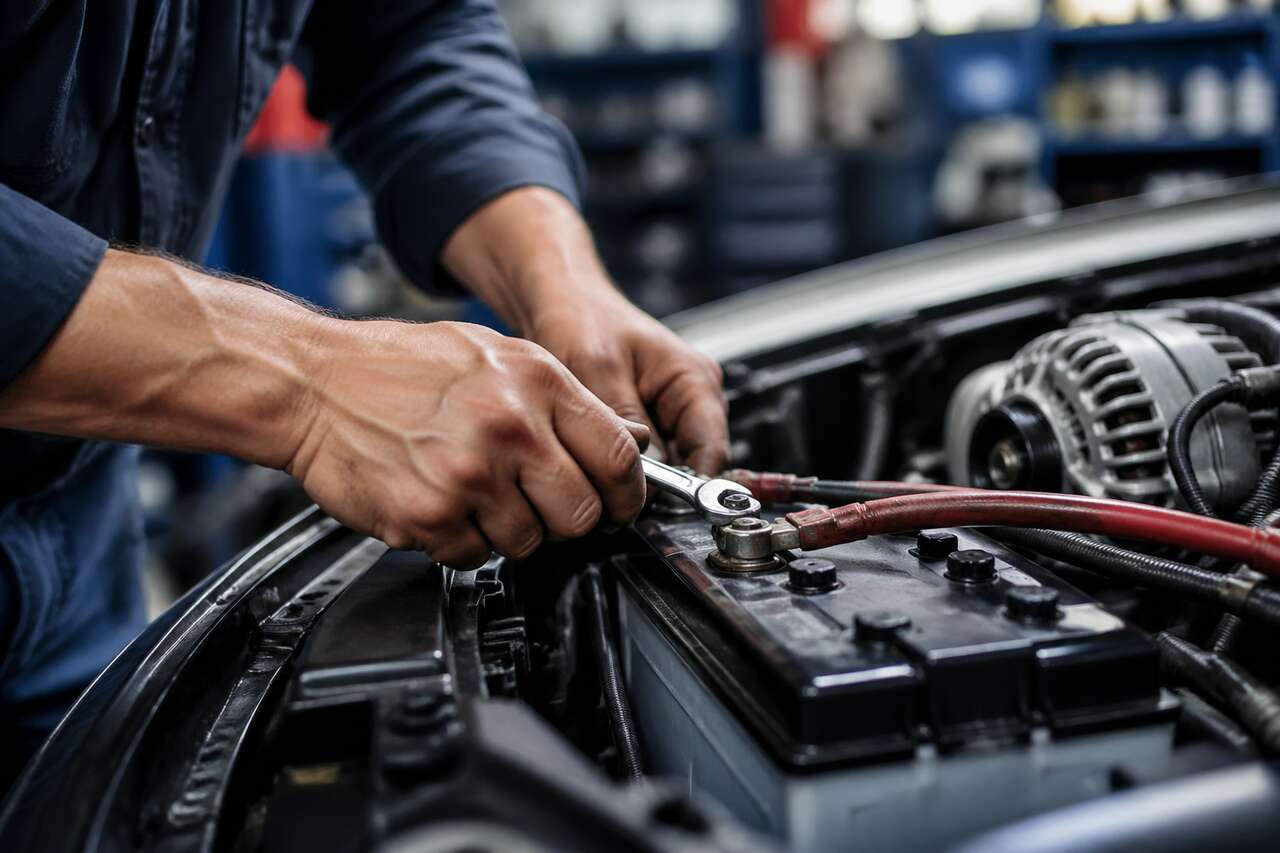

Réparer la batterie et le système de charge
Évaluer l’état réel de la batterie
La batterie est le cœur du système électrique. Une batterie vieillissante ne se contente pas de ne plus démarrer le véhicule : elle peut provoquer des dysfonctionnements électroniques en cascade, car une tension instable perturbe les calculateurs. Un testeur de batterie moderne mesure la capacité réelle en ampères-heures (Ah) et l’état de santé (SOH) en quelques secondes, bien au-delà d’une simple mesure de tension à vide.
| Tension à vide | État de charge estimé | Action recommandée |
|---|---|---|
| 12,6 V et plus | 100 % | Batterie en bon état |
| 12,4 V | 75 % | Recharge conseillée |
| 12,2 V | 50 % | Recharge urgente |
| 12,0 V | 25 % | Batterie à surveiller |
| Moins de 11,8 V | Critique | Remplacement nécessaire |
Diagnostiquer l’alternateur et le régulateur
Si la batterie se décharge rapidement malgré une recharge complète, l’alternateur ou son régulateur de tension sont suspects. Un alternateur défaillant ne recharge plus la batterie correctement. Le contrôle se fait moteur tournant : la tension aux bornes de la batterie doit se situer entre 13,8 V et 14,5 V. En dehors de cette plage, l’alternateur ou le régulateur nécessite une intervention.
Réparer plutôt que remplacer
Le remplacement d’un alternateur neuf représente un coût important. La réparation, notamment le remplacement des charbons du régulateur ou du pont de diodes, est souvent suffisante et nettement moins onéreuse. Des spécialistes en électromécanique automobile proposent ce type de remise en état avec des garanties sérieuses, prolongeant la durée de vie du composant d’origine.
-
Husgw Chargeur Batterie Voitures 12V/24V 8A, Chargeur de Batterie Intelligent Moto avec Fonction Réparation, Maintien de Charge Auto, Écran LCD, pour Voiture Moto Camion, AGM, Gel, Wet, SLA (4-150 AH)🔋【Largement Utilisé】 Husgw chargeur batterie voitures 8A est adaptée au chargement rapide ou à la réparation de batteries 12V/24V 4AH-150AH. Y compris les batteries AGM, GEL, WET, SLA et autres pour voitures, camions, SUV, motos, tondeuses à gazon, navires, etc. REMARQUE: Il est strictement interdit de charger des batteries au lithium!! 🔋【Protection Multiple】La conception du circuit à haute charge et le matériau ABS de haute qualité rendent notre chargeur de battrie voiture avec des mesures de protection multiples, telles qu'une protection basse tension, une protection anti-court-circuit/surchauffe/surtension/surintensité. Le courant de charge sera automatiquement ajusté pour éviter d'endommager la batterie, et elle s'éteindra auto une fois complètement chargée. Le ventilateur de refroidissement intégré contrôle avec précision la température du chargeur pour prolonger la durée de vie de la batterie. 🔋【Détection Intelligente & Réparation Efficace】Lorsque la fonction de réparation du chargeur batterie intelligent est activée, la technologie d'impulsions haute fréquence et basse fréquence produira de bons effets de réparation et d'activation de la batterie. Il s'éteint automatiquement lorsqu'il est complètement chargé, et détecte aussi les changements de température saisonniers et ajuste la tension et le courant. REMARQUE : Le maintien charge batterie 12V24V a des fonctionnalités limitées et ne peut pas activer une batterie épuisée ni réparer une batterie gravement endommagée. 🔋【Écran LCD Intelligent】Le chargeur batterie moto est équipé d'un affichage numérique. Vous pouvez toujours connaître la tension, le courant, la température et la puissance restante du kit de charge. Le boitier de la batterie de recharge reconnaîtra automatiquement la tension actuelle après avoir été allumé, aucune opération n'est requise. 🔋【Facile à Utiliser】 Husgw chargeurs de batterie pour auto ont un contrôle précis de la température du processeur, une charge intelligente et aucun réglage requis. Le clip rouge est connecté à la batterie positive (+) et le clip noir est connecté à la batterie négative (-) et il se charge automatiquement. 🔋【Matériau Durable】 La coque est fabriquée en ABS ignifuge de haute qualité, anti-corrosion et anti-choc électrique.Chargeur batterie voiture utilise un fil de cuivre standard national pour garantir une sortie de courant stable.Le fil de charge ne chauffera pas pendant une longue période et est sûr à utiliser. N'hésitez pas à nous contacter, notre service après-vente sera toujours à votre disposition si vous avez quelque question que ce soit. -
15A Chargeur de Batterie de Voiture, 12V 15A/24V 8A Chargeur de Batterie Intelligent Entièrement Automatique avec Compensation de Température pour Les Batteries Plomb-Acide et LifePO4【Chargeur de batterie LiFePO4/LEAD-ACID】Chargeur de batterie de voiture 12V 15A et 24V 8A, la vitesse de charge est beaucoup plus rapide que les chargeurs automatiques 8A. Les chargeurs de batterie de voiture chargent ou réparent toutes les batteries automobiles, marines et à décharge profonde LiFePO4 ou plomb-acide 12v et 24v, y compris les batteries AGM, GEL, SLA, inondables dans les voitures, camions, SUV, motos, tondeuses à gazon, bateaux, etc. NOUVEAU REMPLACEMENT DISPONIBLE POUR TOUT PROBLÈME DE QUALITÉ. 【8 FONCTIONS DE DÉTECTION ET DE RÉPARATION INTELLIGENTES】Maintenir la charge de la batterie de la moto pour adopter un processus de charge en 8 étapes plus sûr et plus efficace. Le chargeur de batterie de voiture ne se contente pas de détecter la puissance et de s'éteindre automatiquement lorsqu'il est complètement chargé, il peut également détecter les changements de température saisonniers et ajuster la tension et le courant. 【TRÈS EFFICACE POUR LA RÉPARATION DES POULS】Le chargeur de batterie 12v détecte automatiquement la sulfatation de la batterie et la stratification de l'acide et utilise la dernière fonction de réparation par impulsion pour restaurer les performances perdues de la batterie, assurant un meilleur démarrage du moteur et une plus longue durée de vie de la batterie. Remarque : les batteries totalement déchargées ne peuvent être activées ou chargées. 【AFFICHAGE LED】Chargeur de batterie de voiture avec affichage LED extra large. Le chargeur de batterie de moto peut être libéré librement entre les différents modes, les charges normales. Vous pouvez connaître à tout moment la tension et le courant de charge, la température intérieure, le pourcentage de charge, le mode été, le mode hiver, etc. Vous pouvez porter une attention particulière à votre niveau d'énergie pour savoir si vous avez besoin de recharger. 【PLUSIEURS PROTECTIONS DE SÉCURITÉ】Contrôle intelligent, compensation de la température dans les climats chauds et sous-charge dans les climats froids, protection contre l'inversion de polarité, système de refroidissement, surintensité, surtension, court-circuit. Chargeurs d'entretien de batterie avec protections multiples. Matériau : la coque est en ABS ignifuge de haute qualité, anti-corrosion et anti-électrocution. -
Husgw 12v/24v 20A Chargeur Batterie Voitures, Chargeur Intelligent Batterie avec Automatique Réparation Fonction et Écran LCD, Chargeur Batterie Lithium pour Voiture Moto Camion,AGM,Gel,SLA🔋【Largement Utilisé dans le Maintein de Chargeur Batterie Voiture 12v】Chargeur de Batterie Intelligent 12V/24V 20A, adapté au chargement rapide ou à la réparation de batteries 12V/24V 4AH-300AH. Y compris les batteries AGM, GEL, WET, SLA et autres pour voitures, camions, SUV, motos, tondeuses à gazon, navires, etc. 🔋【Protections de Sécurité Multiples】Chargeur Batterie Moto dispose de plusieurs protections telles qu'une protection basse tension, une protection contre les surtensions/surintensités/courts-circuits/surchauffes pour garantir votre sécurité. Le courant de charge sera automatiquement ajusté pour éviter d'endommager la batterie, et elle s'éteindra automatiquement une fois complètement chargée. Le ventilateur de refroidissement intégré contrôle avec précision la température du chargeur pour éviter la surchauffe et prolonger la durée de vie de la batterie. 🔋【Réparation Efficace des Impulsions】Lorsque la fonction de réparation du Chargeur Intelligent Batterie est activée, la technologie d'impulsions haute fréquence et basse fréquence produira de bons effets de réparation et d'activation de la batterie. Elle détectera automatiquement la sulfatation de la batterie et la stratification de l'acide pour activer la batterie perduec. REMARQUE : Le Chargeur Batterie Voitures 12V a des fonctionnalités limitées et ne peut pas activer une batterie épuisée ni réparer une batterie gravement endommagée. Même si une batterie défectueuse est réparée, elle ne peut pas être transformée en une batterie 100 % neuve. 🔋【Affichage Numérique Intelligent】Le chargeur moto batterie est équipé d'un affichage numérique LCD. La tension, le courant, la capacité de la batterie, la température, etc. peuvent être clairement vus et l'état de charge de la batterie peut être observé à tout moment. Le boitier de la batterie de recharge reconnaîtra automatiquement la tension actuelle après avoir été allumé, aucune opération n'est requise. 🔋【Facile à Utiliser】 le chargeur de batterie automatique a un contrôle précis de la température du processeur, une charge intelligente et aucun réglage requis. Le clip rouge est connecté à la batterie positive (+) et le clip noir est connecté à la batterie négative (-) et il se charge automatiquement. 【Matériau durable】 La coque est fabriquée en ABS ignifuge de haute qualité, anti-corrosion et anti-choc électrique.Chargeur batterie voiture utilise un fil de cuivre standard national pour garantir une sortie de courant stable.Le fil de charge ne chauffera pas pendant une longue période et est sûr à utiliser.
Au-delà des composants physiques, les véhicules modernes embarquent des logiciels qui peuvent eux aussi être source de pannes nécessitant une approche spécifique.
Diagnostiquer et résoudre les problèmes logiciels
Quand le logiciel est en cause
Les calculateurs automobiles fonctionnent grâce à des logiciels embarqués (firmware). Un bug logiciel, une corruption de mémoire ou un firmware obsolète peuvent provoquer des comportements erratiques sans qu’aucun composant physique ne soit endommagé. Ces pannes sont particulièrement trompeuses car elles génèrent des codes défauts qui semblent pointer vers des capteurs ou des actionneurs parfaitement fonctionnels.
La mise à jour et la reprogrammation des calculateurs
Les constructeurs publient régulièrement des mises à jour logicielles pour corriger des bugs ou améliorer les performances. Cette opération, appelée reprogrammation ou flash du calculateur, nécessite un outil de diagnostic professionnel compatible avec le protocole du véhicule et un accès aux fichiers de mise à jour du constructeur. Elle se réalise en atelier spécialisé et dure généralement entre 30 minutes et 2 heures selon le calculateur concerné.
L’initialisation et le codage après remplacement
Remplacer un calculateur ne suffit pas toujours. Sur de nombreux véhicules, le nouveau module doit être codé avec les paramètres spécifiques au véhicule (numéro VIN, options présentes, apprentissages moteur). Sans cette étape, le calculateur peut refuser de fonctionner ou générer des défauts permanents. C’est une étape souvent négligée qui explique des échecs de réparation pourtant bien exécutés sur le plan matériel.
Tous les composants électroniques ne fonctionnent pas sous haute tension. Les circuits de basse tension méritent eux aussi une attention méthodique.
Intervenir sur les composants de basse tension
Comprendre la basse tension dans l’automobile
On parle de basse tension pour les circuits fonctionnant typiquement entre 0 et 5 volts, qui correspondent aux signaux échangés entre les calculateurs et les capteurs. Ces signaux sont extrêmement sensibles aux perturbations. Une résistance parasite dans un connecteur, une masse mal fixée ou un câble légèrement dénudé suffisent à fausser complètement la mesure et à déclencher un code défaut.
Les capteurs : des composants fragiles et stratégiques
Les capteurs de température, de pression, de position ou d’oxygène transmettent des informations vitales aux calculateurs. Leur défaillance est fréquente et leurs symptômes variés. Les interventions possibles sont :
- Nettoyage du capteur (notamment les capteurs MAF encrassés par des dépôts d’huile).
- Vérification et nettoyage du connecteur pour éliminer l’oxydation.
- Contrôle de la valeur de résistance du capteur au multimètre et comparaison avec les valeurs constructeur.
- Remplacement du capteur si les valeurs sont hors tolérance.
-
Qiilu Douille pour Sonde Lambda capteur d'oxygène Universelle O2 7/8 "22mm 3/8" Drive ToolModèles applicables ------- clé de 22mm pour sonde lambda Très adapté aux capteurs d'oxygène chauffants et non chauffés, généralement adaptés à la plupart des véhicules. S'accorde parfaitement avec les voitures, est un accessoire automobile haute performance pour vous aider à mieux améliorer les performances automobiles. Taille -------taille du trou carré : 10 mm / (3/8 "), taille de la douille à 6 points: 22 mm / (7/8 "), taille de l'écart: 8 mm / 0,31 ", taille globale (longueur X diamètre ) : 90 x 32 mm / 3,54 "x 1,26", veuillez confirmer si la taille convient Excellentes performances ------- Processus exquis et soignés, la partie d'incision permet à la douille de passer le faisceau de câbles. Commodité pratique, le forfait comprend: 1 prise de capteur d'oxygène, répond efficacement à vos besoins Excellent matériau ------ outil de démontage de prise de capteur d'oxygène de voiture professionnel de haute qualité. cle sonde lambda 22mm fait de fil de chrome de haute qualité, robuste et ne se déforme pas. Facile à maintenir votre coût de remplacement, prolongez la durée de vie Facile à utiliser ------- douille sonde lambda est une installation simple, pas besoin de couper, pas besoin de percer, facile à utiliser, économisez votre temps et votre énergie. Pratique et pratique, installation professionnelle recommandée -
2 Pièces Adaptateur Sonde Lambda Universelle, Extender Capteur d'Oxygène O2 M18 x1.5, Entretoise Acier Inoxydable Durable, Compatible Voitures Essence Systèmes ÉchappementMatériau Haute Qualité: Fabriqué en acier inoxydable robuste, cet adaptateur capteur d’oxygène résiste à la corrosion et aux hautes températures, assure une bonne étanchéité et une grande durabilité pour une utilisation prolongée dans les systèmes d’échappement. Conception Avancée : Cet adaptateur capteur d’oxygène est conçu pour améliorer l’intégration avec les systèmes d’échappement modernes, garantissant une meilleure performance sans causer de codes d’erreur ou interférences dans le système. Installation Simplifiée: Grâce à son filetage M18 x1.5 usiné avec précision, l’entretoise capteur O2 s’installe facilement sans outils complexes, il suffit de visser directement sur le capteur existant, pratique pour les professionnels comme pour les amateurs de mécanique. Optimisation des Performances: L’extender sonde lambda augmente la distance entre la sonde et l’échappement, limite l’apparition du voyant CEL, favorise une meilleure consommation de carburant et améliore la gestion globale du moteur. Compatibilité Étendue: Conçu comme douille universelle filetée 18mm, cet adaptateur capteur oxygène est adapté à la plupart des véhicules modernes essence, il peut être utilisé en amont ou en aval du catalyseur, compatible avec de nombreux modèles automobiles. -
2 Pièce Douille Sonde Lambda 22mm Douille Capteur D’Oxygène Universelle, Outil De Dépose Capteur O2 Automobile 1/2" avec Ouverture Large pour Protection Des Câbles【Taille】 Vous recevrez 2 clés de sonde lambda avec découpe latérale, compatibles avec entraînements carrés de 3/8" ou 1/2", adaptées aux cliquets, barres de levier ou clés manuelles. Conçues uniquement pour un usage avec outils manuels. 【Matériau】 La douille capteur d’oxygène avec découpe latérale pour câble est fabriquée en acier au chrome-vanadium de haute qualité, robuste et résistant, difficile à déformer ou casser, idéale pour l’entretien automobile. 【Conception Fendue】 Le design spécial avec ouverture latérale de la douille capteur d’oxygène permet un accès facile aux sondes depuis plusieurs angles tout en évitant d’endommager les câbles, garantissant ainsi une utilisation sûre et efficace. 【Facile À Utiliser】 Cette douille pour sonde lambda est simple à installer et à utiliser, compatible avec clé à cliquet et coupe-fils, permettant le démontage et l’installation rapide des capteurs d’oxygène sur différents véhicules sans effort. 【Large Application】 Notre douille capteur d’oxygène 22mm convient à la plupart des voitures, idéale pour démonter, vérifier, remplacer ou installer des sondes lambda. Un outil indispensable pour bricoleurs et amateurs d’entretien automobile.
Les masses électriques : la cause oubliée de nombreuses pannes
Les points de masse sont les connexions qui relient les composants électroniques à la carrosserie du véhicule, complétant ainsi les circuits. Une masse oxydée ou desserrée engendre des tensions parasites qui peuvent simuler des pannes de capteurs, de calculateurs ou d’actionneurs. Vérifier et nettoyer systématiquement les points de masse principaux est une étape simple mais souvent décisive dans la résolution de pannes électroniques récurrentes.
Une réparation réussie n’a de valeur durable que si des habitudes préventives sont adoptées pour éviter que les mêmes pannes ne se reproduisent.
Précautions pour éviter les pannes futures
Entretenir régulièrement le système électrique
La prévention commence par un entretien régulier et méthodique. Un contrôle annuel de la batterie, des connexions et de l’alternateur permet de détecter les signes de vieillissement avant qu’ils ne dégénèrent en panne. Les bornes de batterie oxydées, par exemple, augmentent la résistance du circuit et sollicitent excessivement l’alternateur.
- Nettoyer les bornes de batterie avec un produit adapté et les protéger avec de la graisse diélectrique.
- Vérifier la tension de charge de l’alternateur à chaque vidange.
- Contrôler l’état des fusibles et relais dans les boîtiers de servitude.
- Inspecter visuellement les faisceaux électriques accessibles pour détecter des frottements ou des pincements.
Adopter de bonnes pratiques d’utilisation
Certaines habitudes de conduite accélèrent le vieillissement des composants électroniques. Multiplier les démarrages à froid sans laisser le moteur se stabiliser, laisser la batterie se décharger profondément ou brancher des accessoires non homologués sur le réseau électrique sont des facteurs de risque identifiés. Utiliser exclusivement des fusibles de calibre correct et des accessoires conformes aux spécifications du constructeur est une précaution élémentaire mais efficace.
Faire appel à des professionnels qualifiés pour les interventions complexes
Certaines réparations dépassent le cadre du bricolage averti. La reprogrammation de calculateurs, le remplacement de modules de sécurité ou les interventions sur les systèmes d’aide à la conduite nécessitent une expertise technique et des équipements spécifiques. Des partenariats comme celui établi entre des réseaux d’entretien automobile et des spécialistes de la réparation électronique permettent aujourd’hui de faire remettre en état des pièces défectueuses en 48 heures, avec une garantie de 24 mois, pour un coût sensiblement inférieur au remplacement par une pièce neuve.
La réparation des composants électroniques automobiles repose sur une méthode rigoureuse : comprendre l’architecture du véhicule, identifier les symptômes avec précision, utiliser les bons outils de diagnostic, intervenir de façon structurée sur la batterie, les logiciels et les circuits de basse tension, puis adopter une démarche préventive. Cette approche méthodique permet de réduire significativement les coûts d’entretien tout en prolongeant la durée de vie des composants d’origine, dans une logique à la fois économique et respectueuse des ressources. Face à la complexité croissante des systèmes embarqués, s’appuyer sur des professionnels qualifiés pour les interventions délicates reste la meilleure garantie d’un résultat durable.
